ARCH TES-1系列DC-DC电源模块
特征
◆带标准的小型SMD封装足迹
◆输入/输出隔离1500 VDC
◆非调节装置
◆单输出和双输出模式
◆输入电压5、12和24 VDC
◆效率高达80%
◆工作温度范围–40°C至+90°C
◆引脚共面性精度高
◆具备无铅回流焊资格工艺依据IPC/JEDEC J-STD-020C
◆有磁带和卷轴包装
◆3年产品保修
由于占地面积小，这些1瓦DC/DC转换器是一个理想的和经济的适用于许多需要隔离电压的应用场合。典型应用接地回路消除、降噪、电压隔离均采用数字方式分布式电力系统中的接口和电压转换。带着一个新的包裹设计这些转换器能满足无铅回流焊工艺。用于自动SMD生产线的设备可提供标准磁带和卷盘包装
输入规格
输入电流空载/满载5 Vin型号：30毫安/260毫安典型值。
12 Vin型号：15 mA/110 mA典型值。
24 Vin型号：8 mA/55 mA典型值。
浪涌电压（1秒。 值）5 Vin车型： 9 V。
12 Vin车型： 18 V。
24 Vin车型： 30 V。
反向电压保护 0.3 A。
输入滤波器内部电容器
输出规格
电压设置精度–5 VDC型号：60%负载时±2%
–其他型号：100%负载时±2%
电压平衡（双输出型号，平衡负载）±1% 值。
调节-输入变化1.2%/1%更改Vin
–荷载变化见下图
纹波和噪声（20 MHz带宽） 120 mVpp。
温度系数±0.02%/K
短路保护限制0.5秒。 值。
电容性负载 33µF（每个输出）

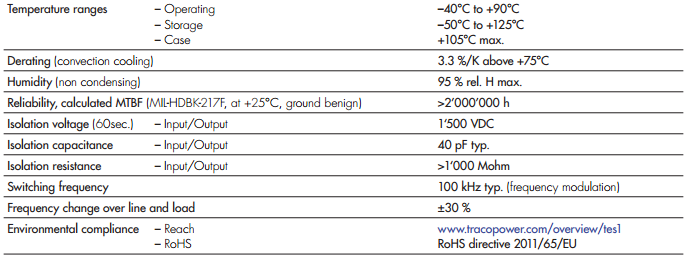

通用技术条件

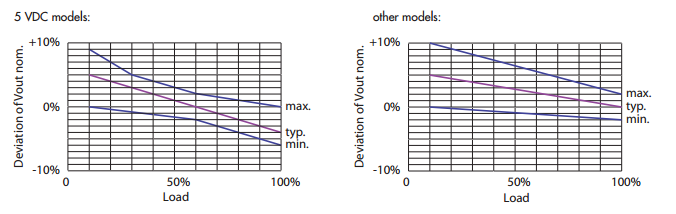

输出电压随负载变化（在额定输入电压下）
除非另有说明，否则所有规格在标称输入电压、满载和预热后+25°C下有效

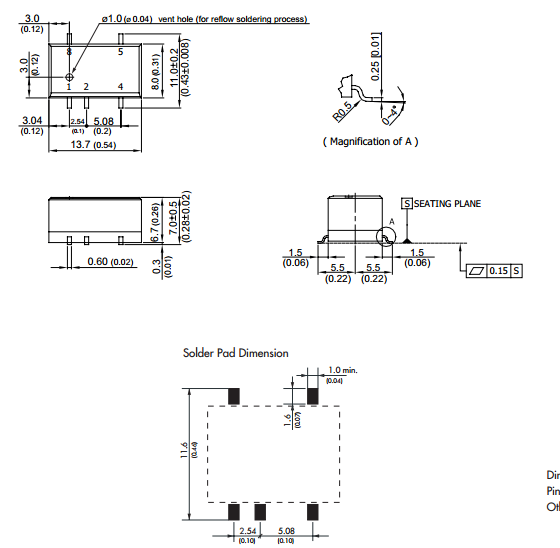

封装尺寸
