ARCH TSN-1系列DC-DC电源模块

型号︰TSN-1
品牌︰ARCH
原产地︰-
单价︰CNY ¥ 1552 / 件
最少订量︰12 件

 共有 10 相关信息
上一个12345下一个

产品描述

ARCH TSN-1系列DC-DC电源模块

特征
◆负输出非隔离转换器
◆小巧低调
◆引脚与LM79xx线性调节器兼容
◆无需散热器
◆效率高达96%
◆工作温度。范围-40°C至+85°C
◆过载、短路保护温度过高
◆固定开关频率
◆输入范围宽,高达-32 VDC
◆良好的负载调节
◆低待机电流
◆3年产品保修
新的TSN-1系列降压开关调节器是79xx线性调节器效率低下。高达96%的高效率允许满负荷运行环境温度高达+70°C(+85°C,降额),无需任何散热器或强制风冷。与线性调节器相比,TSN-1开关调节器具有其他显著的特点,
i、 e.输出精度更高(±2%),待机电流~2mA,无外部电容器的要求。它们适用于负输出电路。高效率和低待机功耗使这些调节器能源敏感应用的理想解决方案。
输入规格
空载输入电流–3 mA典型值。
反射纹波电流100 mAp-p(典型值)。
输入滤波器内部电容器
输出规格
电压设定精度±2%(满载时)
调节- 输入变化1.0%。
–负载变化(10–100%) 0.6%。
启动电压过冲 值1.0%。
不需要最小负载
纹波和噪声(20 MHz带宽)5.0–5.2 VDC型号: 50 mVpk pk。
6–15 VDC型号: 75 mVpk-pk。
温度系数±0.015%/°C。
动态负载响应(50%至100%负载的变化)Vout mV峰值变化的5%
响应时间250µs
启动时间–标称车辆识别号(Vin)下的启动时间,恒定电阻负载15毫秒(典型值)。
–上升时间为10%至90%,通常为10毫秒。
短路保护连续,自动恢复
电容负载5.0–5.2 VDC型号: 1600µF。
6.0–9.0 VDC型号: 1000µF。
12–15 VDC型号: 470µF

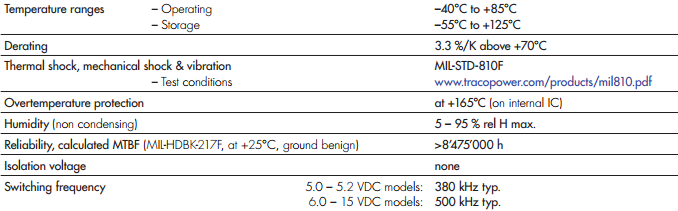

性能参数

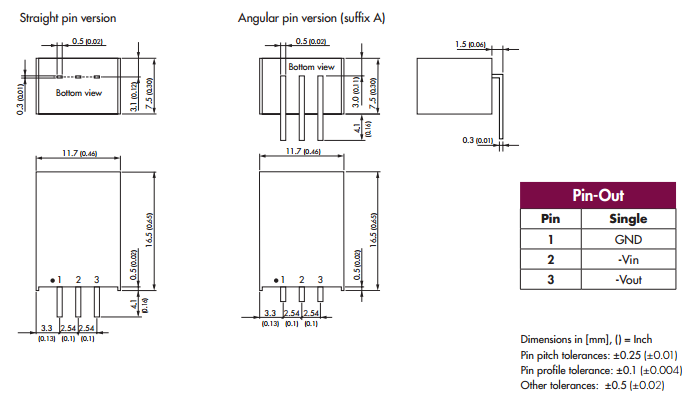

封装尺寸

如您要了解更多ARCH电源模块资讯,参考:https://archchina.diytrade.com/sdp/2949181/2/nl-7793324/0/ARCH资讯.html

付款方式︰TT
