ARCH TSPC系列AC-DC电源模块
特性
◆坚固的金属外壳，适用于恶劣的工业环境
环境
◆工业运行温度范围：–25°C至+70°C
◆过载和超温保护
◆功率提升高达120%
◆电源良好信号
◆防震、防震
◆国际安全认证包
◆危险品的ATEX认证 位置
◆冗余去耦模块操作（可选）
◆壁挂式（可选）
◆3年产品保修
TSPC系列是高性能DIN导轨安装电源，适用于恶劣环境,工业环境。该设计基于流行的TRACOPOWER TSP系列，但减少了电气特性，使这些电源易于为基本应用程序安装经济高效但可靠的解决方案。优良的电气规格和高抗电干扰能力
使这些紧凑型模块成为可靠工业系统和机器。对于系统应用，所有型号都提供良好的电源信号。TSPC系列电源符合 的安全和EMC标准适用于工业环境，包括ATEX EN 60079应用认证危险场所。
输入规格
输入电压-标称范围TSPC 050 100–240 VAC通用输入
其他型号100–120/220–240 VAC（通过选择开关）
–有效范围TSPC 050 85–264 VAC通用输入
其他型号85–132/187–264 VAC（通过选择开关）
–输入时输出功率降额<100 VAC 3.3%/V
输入电压频率47–63 Hz
谐波限值EN 61000-3-2
保持时间10ms min。
涌流40A
推荐的断路器，–TSPC 080/120 6.0–16.0 A
特性C–TSPC 240 10.0–16.0 A
或保险丝，慢燃型–TSPC 480 16.0–25.0 A
效率85–93%
输出规格
输出电压调整。范围12 VDC型号：12–14 VDC
输出功率降额超过12 VDC:10%/V
24 VDC型号：24–28 VDC
输出功率降额高于24 VDC:5%/V
48 VDC型号：48–56 VDC
48VDC以上输出功率降额：2.5%/V
升压输出电流120%（24 VDC输出电压下）
在<+50°C环境温度下连续工作
–功率降额高于50°C环境温度2%/°C
–输入功率降额<115 VAC 1.3%/V
–输入功率降额<220 VAC 0.6%/V（在较高输入电压范围内）
调节- 输入变化1%。
–负载变化（0–100%） 1%。
纹波和噪声（20MHz带宽）100 mVp-p典型值。（ 200 mVp-p）
过载保护120–140%额定电流
额定短路电流的90%。（典型），折叠
输出过压保护12 VDC型号： 25 V。
24 VDC型号： 40 V（TSPC 120、TSPC 240、TSPC 480）
45 V（TSPC 050，TSPC 080）
48 VDC型号： 60 V。
超温保护超温关闭，自动重启
电源背面抗扰度12 VDC型号：16 V（18 V，1 s）
24 VDC型号：35 V（40 V，1s）
48 VDC型号：63 V（65 V，1s）
电源正常信号–触发阈值12 VDC型号：10.0–11.5 V
24 VDC型号：21.0–22.5 V
48 VDC型号：42.0–45.0 V
–输出信号12 VDC型号：开路集电极 20 mA。
24 VDC型号：开路集电极 10 mA。
48 VDC型号：开路集电极 5 mA。
高电平：正常运行时连接到Vout，
故障时高电阻

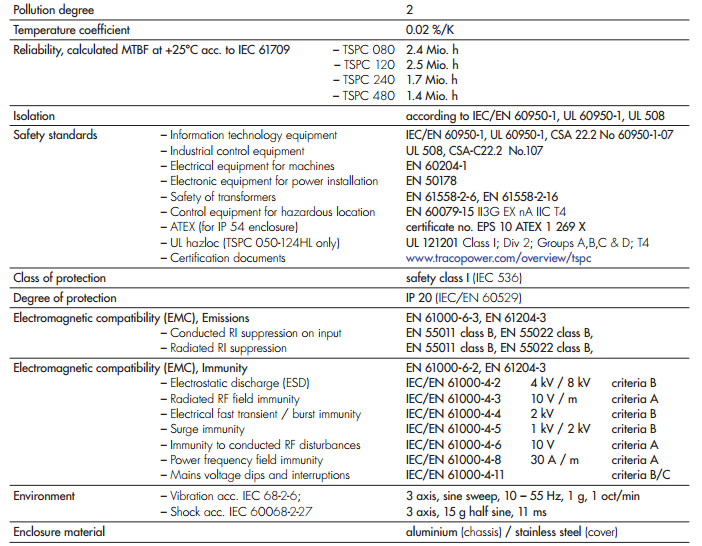

性能参数

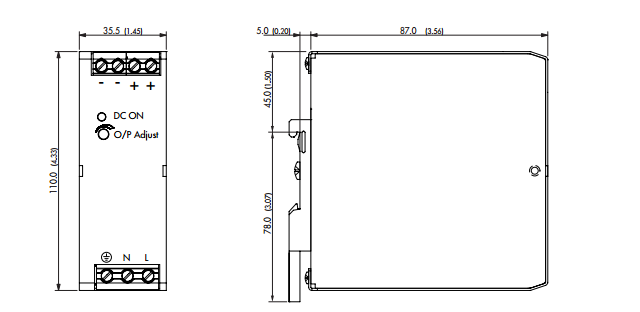

封装尺寸
*TSPC 050-124HL包含DC-OK连接器上的配套插头，该连接器配有电缆扎带，可将产品高度 增大9mm所有规格在标称输入电压、满载和预热后+25°C下有效，除非另有说明
