ARCH TPP 15-D系列AC-DC电源模块
特性
•高功率密度电源（封装）
•根据IEC/EN/ES认证 60601-1第3版，适用于2 x MOPP
•低泄漏电流<75µA额定值BF应用
•EMC符合IEC 60601-1-2 4版本
•风险管理流程ISO 14971，包括风险管理文件
•电子设备的验收标准，符合IPC-A-610 3级要求的组件
•防护等级II
•在5000米高空作业
•准备满足ErP指令，空载，功耗<75兆瓦
•5年产品保修
IEC 60601-1标准
IEC 62368-1标准
ES 60601-1标准
UL 62368-1标准
TPP 15-D AC/DC电源具有增强型双I/O隔离系统符合医疗安全标准IEC/EN/ES 60601-1第3版对于2 x MOPP，批准在5000 m的工作高度。接地漏电电流低于75µA，因此适用于BF（车身浮动）应用。高达88.5%的优良效率提供了高功率密度包装格式为1.1“x 1.65”。满载工作温度范围盖子-40°C至+70°C，温度上升至85°C，负载降低50%。这个装置的运行符合医用电磁兼容发射和抗扰度水平根据 标准IEC 60601-1-2第4版
输入规格
输入电压-交流范围85-264 VAC（全范围）
-直流范围120-370 VDC（设计用于，无认证）
输入频率47-63 Hz
输入电流-满载和Vin=230 VAC 300 mA 值。
-满载和Vin=115 VAC 450 mA 值。
功耗-空载时 75兆瓦（准备满足ErP指令）
输入浪涌电流-230 VAC时 40 A。
输入保护T 1.6 A/250 VAC（内部保险丝）
推荐的输入保险丝（必须评估是否需要外部保险丝
在最终申请中
输出规格
输出电压调整
见应用说明：
±10%（通过外部微调电阻器）
输出功率不得超过额定功率！
电压设定精度 ±1%。
调节-输入变化（Vmin-Vmax） 0.2%。
-负载变化（0-100%） 0.7%（3.3和5 VDC型号）
0.5%（其他输出型号）
纹波与噪声
（20 MHz带宽）
3.3 VDC型号：40 mVp-p典型值。（w/10µF X5R）
5 VDC型号：40 mVp-p典型值。（w/10µF X5R）
9 VDC型号：70 mVp-p典型值。（w/10µF X5R）
12 VDC型号：70 mVp-p典型值。（w/10µF X5R）
15 VDC型号：70 mVp-p典型值。（w/10µF X5R）
24 VDC型号：100 mVp-p典型值。（w/10µF X5R）
36 VDC型号：100 mVp-p典型值。（w/10µF X5R）
48 VDC型号：140 mVp-p典型值。（w/1µF X7R）

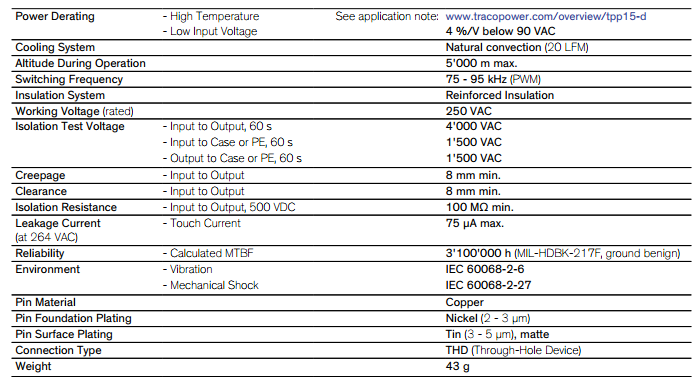

性能参数

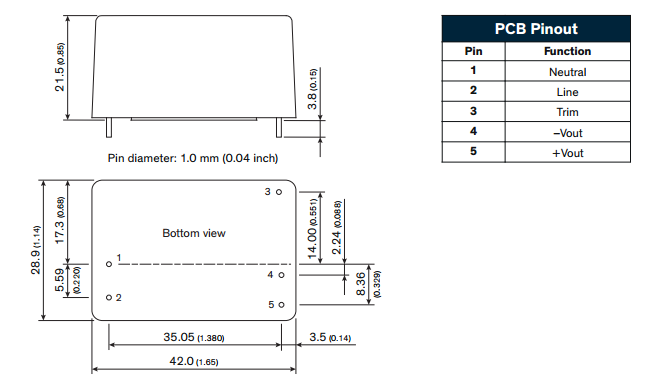

封装尺寸
