ARCH TMLM系列AC-DC电源模块
特征
◆用于PCB安装的AC/DC电源模块
◆ 功率密度
◆全密封塑料外壳
◆通用输入90–264 VAC，47–440 Hz
◆高效率
◆EMI符合EN 55022，B级和FCC，B级
◆低纹波、低噪音
◆短路和过载保护
◆3年产品保修
TMLM系列开关电源，提供 的功率密度可直接焊接到印刷电路板上的封装模块。此功能使这些模块是商业和工业电子设备。国际安全认证证明产品合格面向全球市场。SMD技术和高效率保证了高可靠性这些电源
nput规格
输入电压–标称100–240 VAC
–范围90–264 VAC（通用输入）
–直流范围120–370 VDC
输入频率47–440 Hz
满载时的输入电流（115伏交流电压/230伏交流电压）TMLM 04型号：110毫安/70毫安典型值。
TMLM 05型号：110毫安/70毫安典型值。
TMLM 10型号：220毫安/150毫安典型值。
TMLM 20型号：385 mA/250 mA典型值。
涌入电流（<2 ms）（115 VAC/230 VAC）TMLM 04型号： 15 A/25 A。
TMLM 05和TMLM 10型号： 10 A/ 20 A。
TMLM 20型号： 20安/ 40安。
需要外部输入保险丝（建议值）3.15 A慢燃型
输出规格
电压整定精度±2%
调节-输入变化 0.3%（对于TMLM 20型号， 0.5%，
输出2） 3.0%
–负载变化TMLM 04；3.3 VDC型号： 1.0%（0–100%负载）
TMLM 04其他型号输出1： 0.5%（0–100%负载）
TMLM 04输出2:5.0% 值（25–100%负载）
TMLM 05和TMLM 10型号： 0.5%（5–100%负载）
TMLM 20型号： 1.0%（5–100%负载）
最小负载0%（双输出机型为25%）
在0负载条件下运行不会
但是，损坏这些电源
可能不符合所有列出的规格
纹波和噪声（20 MHz带宽）TMLM 04；3.3 VDC型号：<250 mV
TMLM 04；5.0 VDC型号：<200 mV
TMLM 04；其他型号：<100毫伏
TMLM 05和TMLM 10；3.3和5.0 VDC型号：<130 mV
TMLM 05和TMLM 10；12和15 VDC型号：<210 mV
TMLM 05和TMLM 10；24 VDC型号：<280 mV
TMLM 20；3.3&5.0 VDC型号：<200毫伏
TMLM 20；12 VDC型号：<240 mV
TMLM 20；15 VDC型号：<300 mV
TMLM 20；24 VDC型号：<480 mV
–使用0.1 uF和47 uF并联电容器测量纹波和噪声
电流限制120–180%，呃逆技术
短路保护故障模式，不确定（自动恢复）
稳压二极管（仅主输出）电压为Vout类型的120%的过压保护。
除非另有说明，否则所有规格在标称输入电压、满载和预热后+25°C下有效

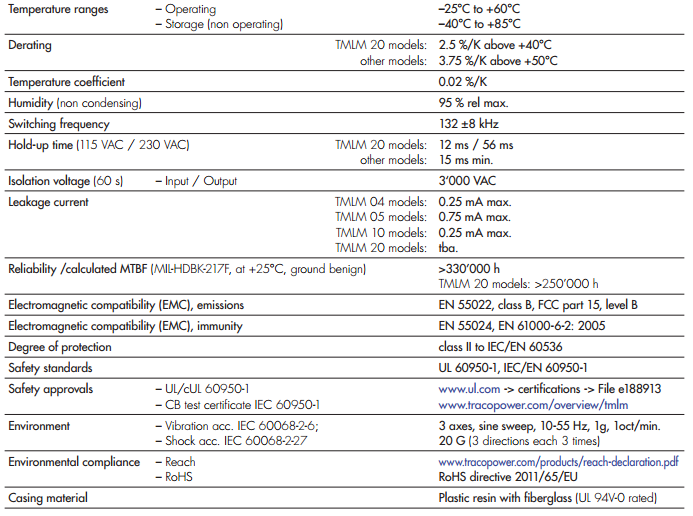

通用技术条件
除非另有说明，否则所有规格在标称输入电压、满载和预热后+25°C下有效
尺寸图
